编号: Q&D73
类型: Q&D-7 系列

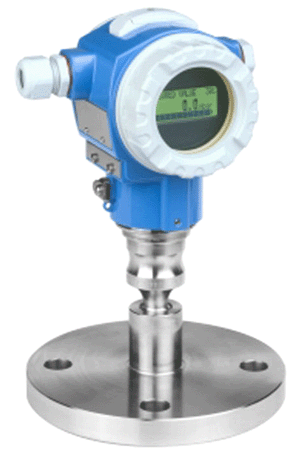

Cerabar S压力变送器适用于以下测量场合：
 测量各种场合下气体、蒸汽或液体的的绝压和表压 对液体的物位、体积或质量测量
 温度高达280℃其不带密封膜的场合
 压力达700bar的场合
 性能和优点：
 长期稳定性好
 精度高：达±0.075%，铂金型：±0.05%
 量程可调范围100:1
 符合PED（压力设备命令）
 HistoROM/M-DAT记忆模块
 对从测量单元到电子部件的功能监测
 用于差压和压力（Deltabar S-Cerabar S）的连续模块
 -可更换显示
 -通用的压力和差压电子模块
 用快速设定菜单对仪表进行快速设定
 通过4...20mA带HART通信、PROFIBUS PA或FF可在现场进行方便且安全的菜单引导操作
 扩展诊断功能

应用场合

       －表压和绝压      －液位

过程连接

     －多种膜片密封         －见英文技术资料
圆周率测量里程　

-0.1/0…100 mbar          ~-1/0….700 bar

过压限制

       　Max.1050bar

过温程度

　    最高可达+280 ℃   (+536℉ )

环境温度

   带膜片密封,最高可达 +350 ℃  (+185 ℉)

参考精度

    －可达士0.075%设定量程 +膜片密封的影响
电源

    －非防爆区：10.5. . .45V DC            －EEx ia：10.5. . .30V DC

输出

    4. . .20mA带HART、PROFIBUS-PA、FF基金会现场总线通信协议

选项

              －NACE材质认证                    －3.1材质认证

特殊性

 －多种膜片密封      －高温介质       －油类最小体积,过程连接         －完全焊接型

测量原理

压阻式硅传感用于Q&D73

工作压力作用在密封膜片上，通过填充液传感器隔离膜片，隔离膜片产生偏移并通过填充液把压力传送到电阻桥路上，与压力相关的桥路输出电压的变化被测量并进一步处理。

优点：

·过程压力从100mbar¬700mbar  ·长期稳定性好  ·保证抗过压能力达到正常压力的4倍

·第二腔室用于提高机械强度，阻止因传感器损坏导致介质泄漏。

测量系统

测量系统采用4…20mA带HART通信议

·Ccrabar S压力变送器，输出电流4…20mA，带HART通信协议

·可对Ccrabar S进行现场或远程设定

测量系统采用PROFIBUS-PA总线

·Ccrabar S压力变送器带PROFIBUS-PA数字通信信号

·PLC或计算机带PROFIBUS接口卡和操作程序，如TOFTOOL操作软件



Ccrabar S采用PROFIBUS-PA总线时的电流消耗为max.12mA,供电单远符合FISCO要求，输出电流：︽110mA

·最多可连接9台Ccrabar S用于EExia，CSAIS和FMIS

·最多可连接32台Ccrabar S用于其他场合，如非防爆场合，EExnA等

测量系统采用FF基金会现场总线

·Ccrabar S压力变送器采用FF总线数字通信信号

·接口卡（FF-HI）

·接口卡（FF-HSE）和连接装置

·FF-组态程序

Ccrabar S采用FF总线时电流消耗是max.12mA。供电单元符合FISCO要求，输出电流：︽110mA

·最多可连接32台Ccrabar S用于其他场合，如非防爆区域，EExnA等
