编号: Q&D72
类型: Q&D-7 系列

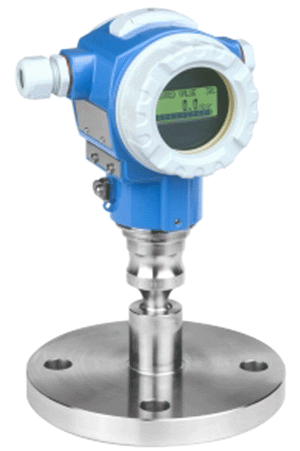

Cerabar S压力变送器适用于以下测量场合：
 测量各种场合下气体、蒸汽或液体的的绝压和表压 对液体的物位、体积或质量测量
 温度高达280℃其不带密封膜的场合
 压力达700bar的场合
 性能和优点：
 长期稳定性好
 精度高：达±0.075%，铂金型：±0.05%
 量程可调范围100:1
 符合PED（压力设备命令）
 HistoROM/M-DAT记忆模块
 对从测量单元到电子部件的功能监测
 用于差压和压力（Deltabar S-Cerabar S）的连续模块
 -可更换显示
 -通用的压力和差压电子模块
 用快速设定菜单对仪表进行快速设定
 通过4...20mA带HART通信、PROFIBUS PA或FF可在现场进行方便且安全的菜单引导操作
 扩展诊断功能

应用场合

       －表压各绝压 (高温)       －液位

过程连接

       －G2A,2"NPT螺纹       －DN 25 –DN80         －ANSI 1"- 4”
圆周率测量里程　

-0.1/0…100 mbar          ~-1/0….40 bar

过压限制

       　Max.160bar

过温程度

　    最高可达+280 ℃   (+536℉ )

环境温度

    -10…+85 ℃         (+14…+185 ℉)

参考精度

    －可达士0.075%设定量程                 －铂金级±0.05%

电源

    －非防爆区：10.5. . .45V DC            －EEx ia：10.5. . .30V DC

输出

    4. . .20mA带HART、PROFIBUS-PA、FF基金会现场总线通信协议

选项

              －NACE材质认证                    －3.1材质认证

特殊性

 －高温介质      －油类最小体积,过程连接         －气密,无弹性   －完全焊接型

测量原理

压阻式硅传感用于Q&D72

工作压力使隔离膜片产生偏移，并通过填充液把压力传送到电阻桥路上（半导体技术），与压力相关的桥路输出电压的变化，被测量并进一步处理。

优点：

·过程压力可达700bar       ·长期稳定性好   ·保证抗过压能力达到正常压力的4倍

·第二腔室用于提高机械强度，阻止因传感器损坏导致介质泄漏。
