一、特征
    PSRQ671F型气动薄型球阀，是在国外先进技术的基础上进行更新设计，精心制造的产品。采用电磁换向或直接在气缸内配置弹簧（单作用弹簧复位）及0.4-0.7Mpa气源即可控制阀门角度运转；以压缩空气为动力，实现阀杆带动阀芯在阀体内转动90°C，可以实现全开-全开的转角功能。该产品按其密封性能分为金属密封与软密封。具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等特点。特别适合于介质是粘稠、含颗粒、纤维性质的场合。可广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。

二、阀体
1、公称通径：15-150mm；
2、公称压力：PN1.6，4.0，6.4Mpa，10Mpa，16Mpa（需定制），150Lb，300Lb；
3、连接形式：法兰式按JB78-59 JB79-59；
4、材料：WCB，ZG251 ZG1Cr18Ni9Ti，ZG1Cr18Ni12mo2Ti，衬四氟乙烯CF8，CF8m；
5、温度范围：常温-40°C-180°C，中温-40°C-350°C；
6、填料：V型聚四氟乙烯填料，柔性石墨。

三、阀内组件
1、阀芯型式：O型阀芯；2、流量特性：快开特性；3、阀芯材料：ZG1Cr18Ni9Ti  0017Ni12Mo2Ti；4、阀座材质：聚四氟乙烯（PTFE），特制F金属座；5、可调比：350：1。

四、执行机构
1、气缸形式：单缸或双缸式（单作用或双作用）；2、气缸工作压力：0.4-0.7Mpa；3、气缸开关时间：双作用式1-5秒；4、气缸空气耗量：1-131L；5、电磁阀电源：220VAC，24VAC，24VDC。

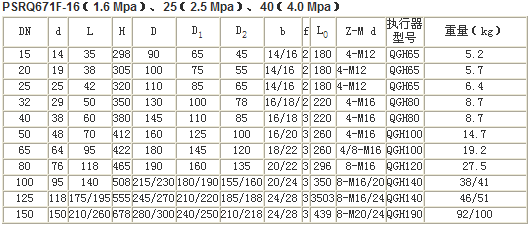

五、安装尺寸



六、订货须知
1、产品型号与名称；2、公称通径DN（mm）；3、公称压力（Mpa）；4、流量特性；5、阀体材质；6、额定流量系数；7、阀前后压力；8、气源压力及控制方式；9、其它特殊要求；10、介质温度；11、安装空气过滤器和减压阀。
