一、特征
    PSRQ641FB型气动球阀是在国外先进技术的基础上进行更新设计，精心制造的产品。采用智能控制与定位，与国内外知名电气阀门定位器配套，输入4-20mADC及0.5-0.7Mpa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节；它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°C，可以实现全开-全闭的动作。该产品按其密封性能分为金属密封与软密封。具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等特点。特别适合于介质是粘稠、含颗粒、纤维性质的场合。可广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。

二、概述
1、公称通径：15-300mm；
2、公称压力：PN（1.6，2.5，4.0，6.4，10，16）Mpa；
3、连接形式：法兰式按JB78-59 JB79-59；
4、材料：WCB，HT200 ZG251 ZG1Cr18Ni9Ti，ZG1Cr18Ni12mo2Ti，CF8，CF8m；
5、温度范围：常温-40°C-180°C，中温-40°C-350°C，高温-40°C-450°C；
6、填料：V型聚四氟乙烯填料，柔性石墨；
7、阀芯型式：O型阀芯；
8、流量特性：快开特性；
9、材料：1Cr18Ni9Ti 0017Ni12Mo2Ti；
10、阀座材料：聚四氟乙烯（PTFE），特制PPL，金属阀座；
11、可调比：350：1；
12、气缸形式：单缸或双缸式；
13、气缸工作压力：0.4-0.7Mpa；
14、气缸开关时间：双作用式1-5秒；
15、气缸空气耗量：1-131L；
16、电磁阀电源：220VAC，110VAC，24VAC，24VD。

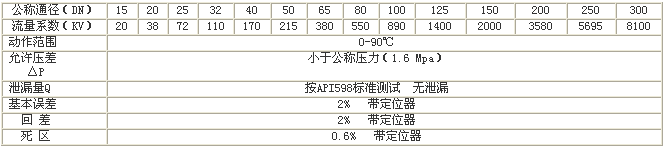

三、技术参数

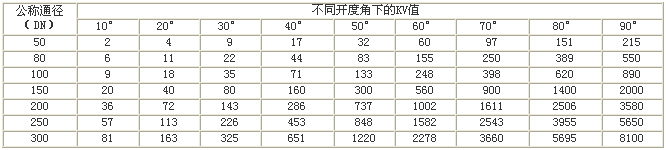

四、流量特性

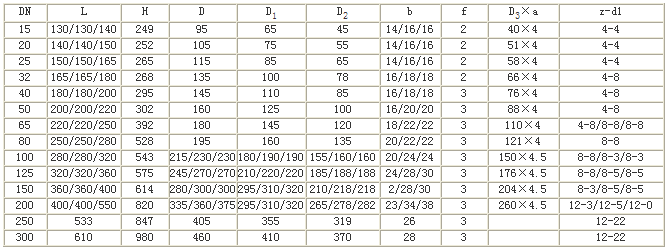

五、安装尺寸

六、外形尺寸图

七、型号编制
PSRQ641FB-16CK-DN50
P—表示生产厂家代号       S—表示双作用气动执行机构       R—表示角行程       Q—表示球阀       6—表示气动阀门
41—表示法兰直通式       F—表示四氟软密封       16—表示压力等级16公斤      C—表示碳钢材质      K—表示气开型      DN50—表示阀门公称通径

八、订货须知
1、产品型号与名称；2、公称通径DN（mm）；3、公称压力（Mpa）；4、流量特性表；5、阀体材质；6、额定流量系数；7、介质种类和温度范围；8、阀前后压力；9、气源压力及控制方式；10、其它特殊要求；11、建议用户安装空气过滤器和减压阀。
